概述

Frame.io 中的批注以序列化的 JSON blob 形式表示，其中包含绘图对象，以及颜色、坐标和大小。在 blob 中，除最外层的边界引号对之外，所有内部引号都用正斜杠进行转义（例如 \"key\":\"value\"）。有三种基本形状：箭头、矩形和线条——以及手绘图形，手绘图形不在本指南的讨论范围之内，但它遵循相同的序列化坐标数据基本原理。

坐标系

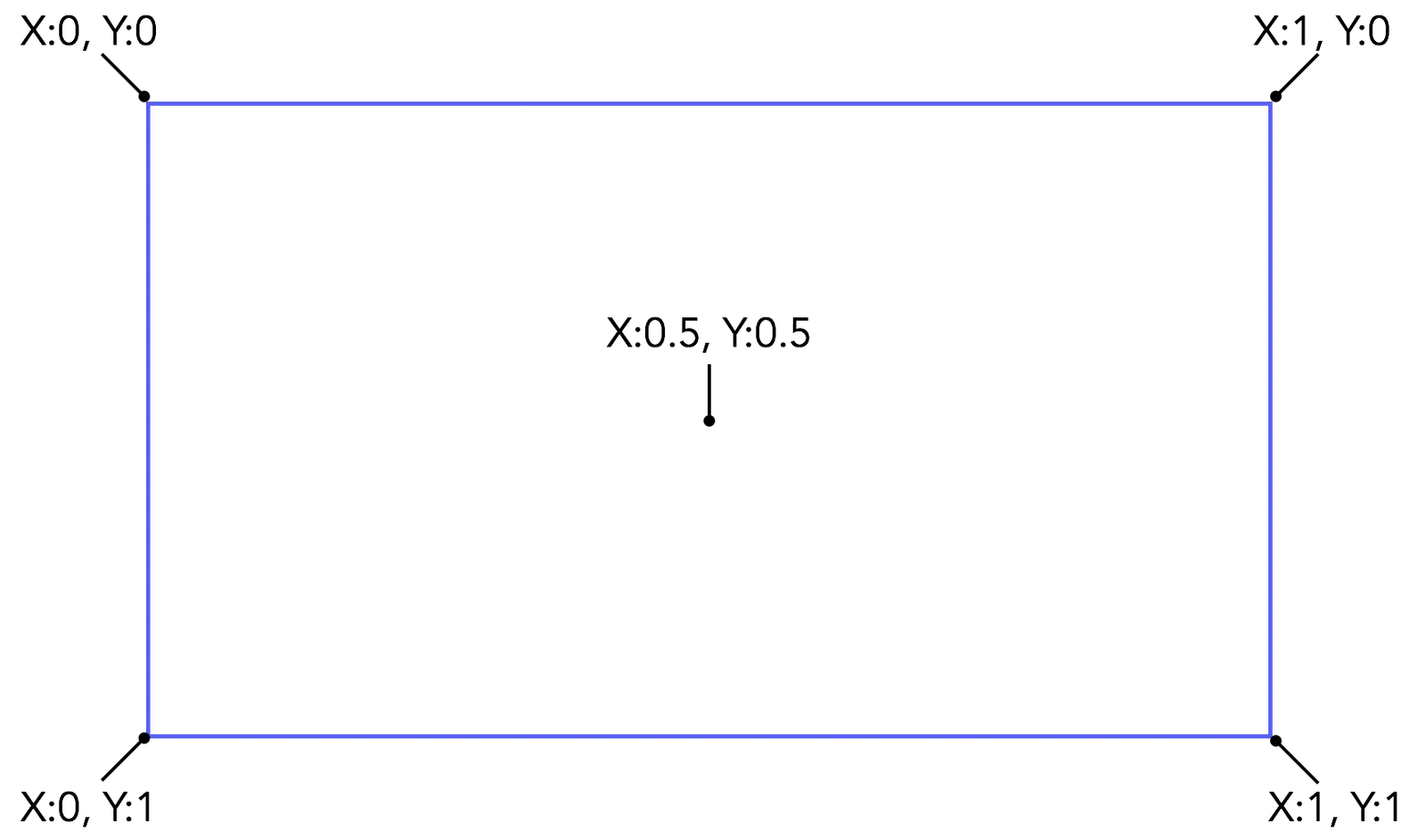

所有形状都放置在一个笛卡尔坐标系上，该坐标系的原点位于左上角，每个轴的刻度范围均为 0 到 1。

基本形状数据

所有形状都通过坐标和样式数据的组合放置在上述平面上。每种形状都有一些共同的属性，而每种形状在引用坐标系的方式上又略有不同。

所有表示距离/宽度/高度的属性都使用与主坐标网格相同的 0 到 1 比例尺，但通常是从形状的起始点开始标记的。

换句话说，如果一个视频在 640x480 视口中显示，那么在该上下文中，x=1 将等于绝对的 640 像素。这使得批注能够无缝缩放，同时在观看屏幕、大小和上下文发生变化时保持其相对位置不变。注意：矩形的原点始终是该形状的左上角，无论绘制时的起点在哪里。

共同属性

属性	描述
`tool`	箭头、矩形或线条。指明正在创建的是哪种形状。
`color`	该形状的六位十六进制颜色代码。
`size`	形状线条的像素大小。对于箭头，这仅指线条起点的粗细，因为终点的宽度是由程序决定的。

箭头

属性	描述
`x`	箭头起点的 x 坐标。
`y`	箭头起点的 y 坐标。
`w`	箭头从起点到终点在 y 轴位置上的差值，相对于箭头的起点而言。
`h`	箭头从起点到终点在 x 轴位置上的差值，相对于箭头的起点而言。

矩形

属性	描述
`x`	矩形左上角的 x 坐标。
`y`	矩形左上角的 y 坐标。
`w`	矩形的宽度，相对于矩形的左上角原点。
`h`	矩形的高度，相对于矩形的左上角原点。
`ix`	矩形绘制时的 x 原点。（非必需）。
`iy`	矩形绘制时的 y 原点。（非必需）。
`radius`	矩形圆角的半径。必须为正值。数值超过 150 时在视觉上难以区分。

线条

属性	描述
`x1`	线条起点的 x 坐标。
`y1`	线条起点的 y 坐标。
`x2`	线条终点的 x 坐标。在图像平面上的绝对值。
`y2`	线条终点的 y 坐标。在图像平面上的绝对值。

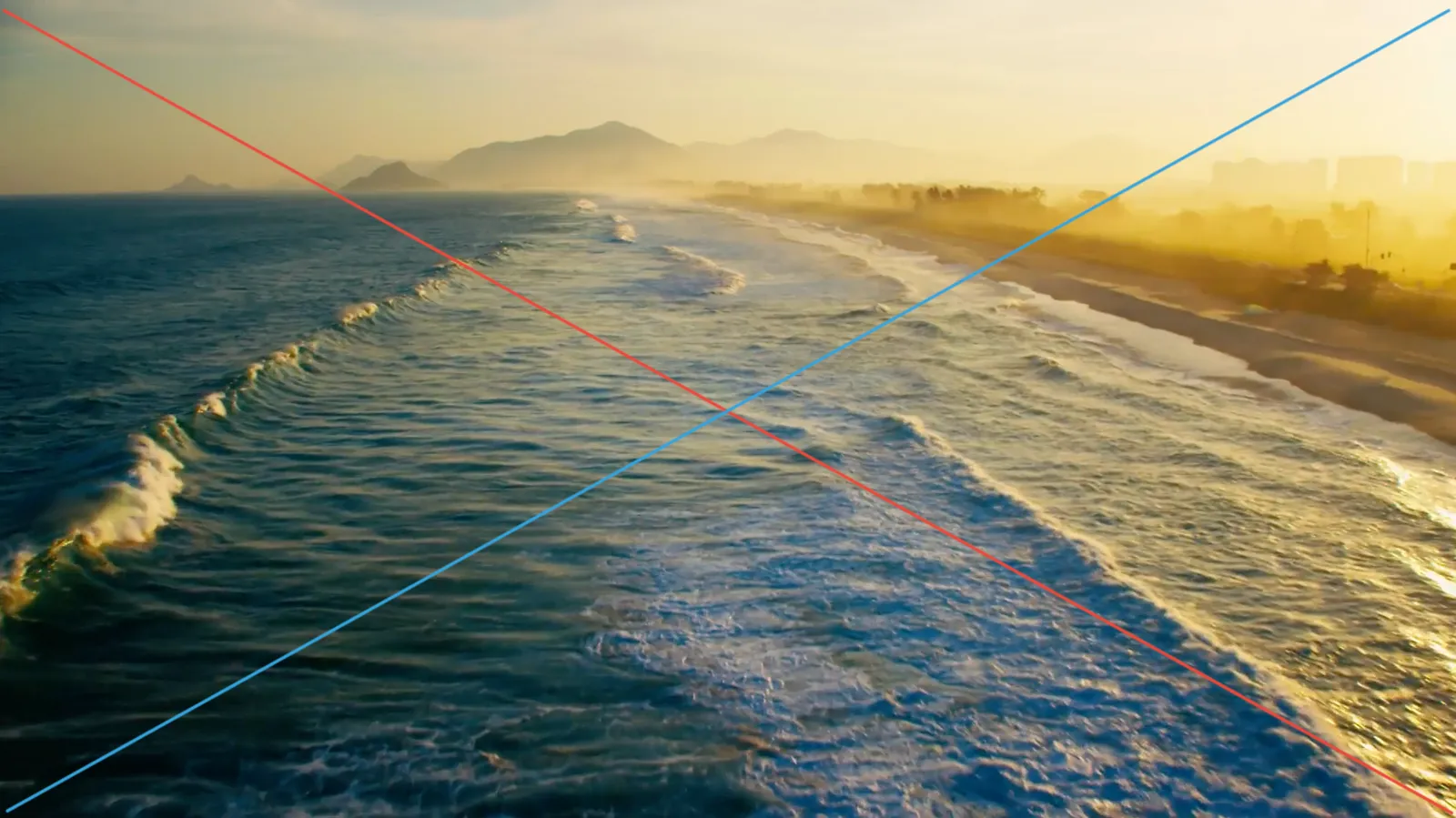

简单示例：坐标平面

{"annotation": "[{\"tool\":\"line\",\"color\":\"#E74A3C\",\"size\":3,\"x1\":0.0028530670470756064,\"y1\":0.012680297987002695,\"x2\":0.9964336661911555,\"y2\":0.9903312727849104},{\"tool\":\"line\",\"color\":\"#34A3DB\",\"size\":3,\"x1\":0.004992867332382311,\"y1\":0.98779521318751,\"x2\":0.9942938659058488,\"y2\":0.012680297987002695}]}

1 {
2     "annotation": [
3         {
4             "tool": "line",
5             "color": "#E74A3C",
6             "size": 3,
7             "x1": 0.0028530670470756064,
8             "y1": 0.012680297987002695,
9             "x2": 0.9964336661911555,
10             "y2": 0.9903312727849104
11         },
12         {
13             "tool": "line",
14             "color": "#34A3DB",
15             "size": 3,
16             "x1": 0.004992867332382311,
17             "y1": 0.98779521318751,
18             "x2": 0.9942938659058488,
19             "y2": 0.012680297987002695
20         }
21     ]
22 }

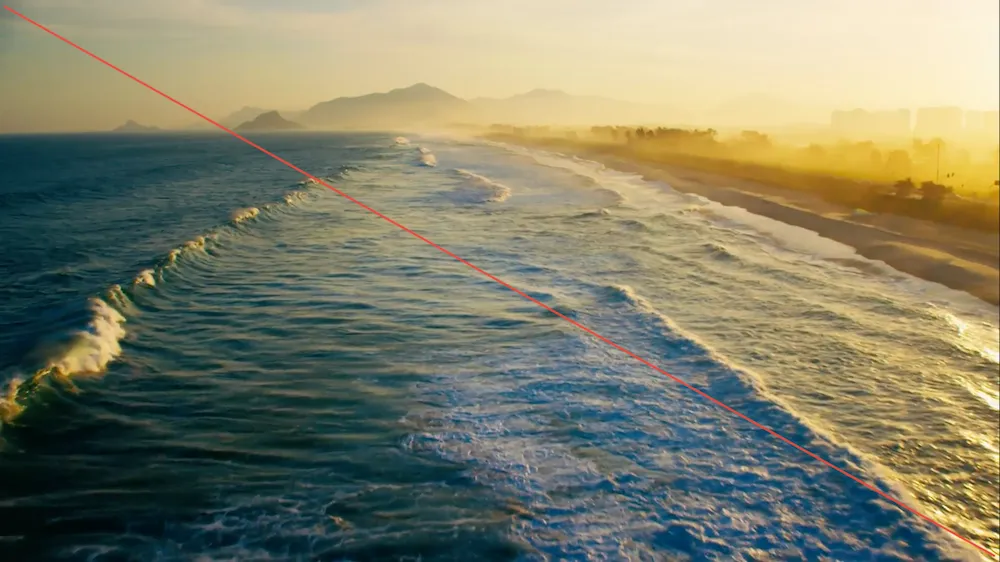

分解说明

1 {
2    "tool":"line",
3    "color":"#34A3DB",
4    "size":3,
5    "x1":0.004992867332382311,
6    "y1":0.98779521318751,
7    "x2":0.9942938659058488,
8    "y2":0.012680297987002695
9 }

1 {
2    "tool":"line",
3    "color":"#E74A3C",
4    "size":3,
5    "x1":0.0028530670470756064,
6    "y1":0.012680297987002695,
7    "x2":0.9964336661911555,
8    "y2":0.9903312727849104
9 }

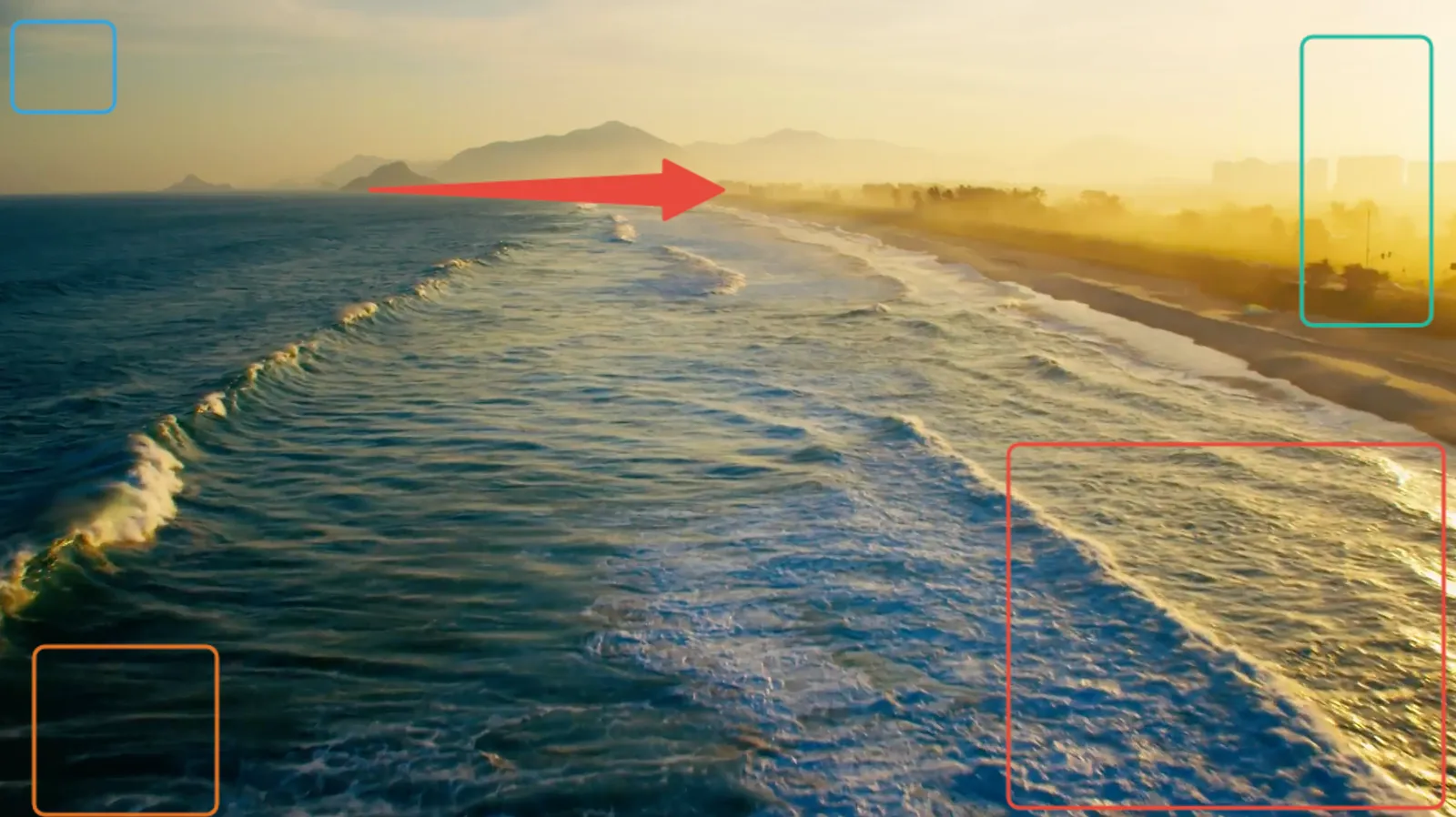

复杂示例：多个方框

{"annotation": "[{\"tool\":\"rect\",\"color\":\"#34A3DB\",\"size\":3,\"x\":0.008426966292134831,\"y\":0.02663337494798169,\"w\":0.0702247191011236,\"h\":0.10986267166042447,\"ix\":0.008426966292134831,\"iy\":0.02663337494798169,\"radius\":8},{\"tool\":\"rect\",\"color\":\"#1ABCA1\",\"size\":3,\"x\":0.8932584269662921,\"y\":0.0449438202247191,\"w\":0.08895131086142327,\"h\":0.35122763212650854,\"ix\":0.8932584269662921,\"iy\":0.0449438202247191,\"radius\":8},{\"tool\":\"rect\",\"color\":\"#E67422\",\"size\":3,\"x\":0.023408239700374533,\"y\":0.7873491468997087,\"w\":0.1254681647940075,\"h\":0.2047440699126093,\"ix\":0.023408239700374533,\"iy\":0.7873491468997087,\"radius\":8},{\"tool\":\"rect\",\"color\":\"#E74A3C\",\"size\":3,\"x\":0.6919475655430711,\"y\":0.5409904286308781,\"w\":0.29868913857677903,\"h\":0.4427798585101955,\"ix\":0.6919475655430711,\"iy\":0.5409904286308781,\"radius\":8},{\"tool\":\"arrow\",\"color\":\"#E74A3C\",\"size\":3,\"x\":0.25374531835205993,\"y\":0.23137744486059092,\"w\":0.24250936329588013,\"h\":0}]}"

1 {
2     "annotation": [
3         {
4             "tool": "rect",
5             "color": "#34A3DB",
6             "size": 3,
7             "x": 0.008426966292134831,
8             "y": 0.02663337494798169,
9             "w": 0.0702247191011236,
10             "h": 0.10986267166042447,
11             "ix": 0.008426966292134831,
12             "iy": 0.02663337494798169,
13             "radius": 8
14         },
15         {
16             "tool": "rect",
17             "color": "#1ABCA1",
18             "size": 3,
19             "x": 0.8932584269662921,
20             "y": 0.0449438202247191,
21             "w": 0.08895131086142327,
22             "h": 0.35122763212650854,
23             "ix": 0.8932584269662921,
24             "iy": 0.0449438202247191,
25             "radius": 8
26         },
27         {
28             "tool": "rect",
29             "color": "#E67422",
30             "size": 3,
31             "x": 0.023408239700374533,
32             "y": 0.7873491468997087,
33             "w": 0.1254681647940075,
34             "h": 0.2047440699126093,
35             "ix": 0.023408239700374533,
36             "iy": 0.7873491468997087,
37             "radius": 8
38         },
39         {
40             "tool": "rect",
41             "color": "#E74A3C",
42             "size": 3,
43             "x": 0.6919475655430711,
44             "y": 0.5409904286308781,
45             "w": 0.29868913857677903,
46             "h": 0.4427798585101955,
47             "ix": 0.6919475655430711,
48             "iy": 0.5409904286308781,
49             "radius": 8
50         },
51         {
52             "tool": "arrow",
53             "color": "#E74A3C",
54             "size": 3,
55             "x": 0.25374531835205993,
56             "y": 0.23137744486059092,
57             "w": 0.24250936329588013,
58             "h": 0
59         }
60     ]
61 }

分解说明

了解以上所有内容之后，将上图中的每个元素逐一列出，有助于更清晰地理解标注坐标系。请注意，此示例中每个矩形的 size 和 radius 都采用了 Frame.io UI 默认值。

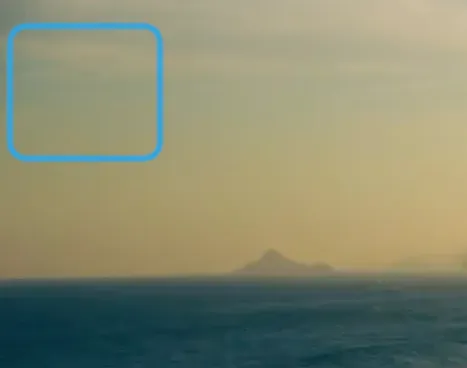

蓝色矩形

1 {
2    "tool":"rect",
3    "color":"#34A3DB",
4    "size":3,
5    "x":0.008426966292134831,
6    "y":0.02663337494798169,
7    "w":0.0702247191011236,
8    "h":0.10986267166042447,
9    "ix":0.008426966292134831,
10    "iy":0.02663337494798169,
11    "radius":8
12 }

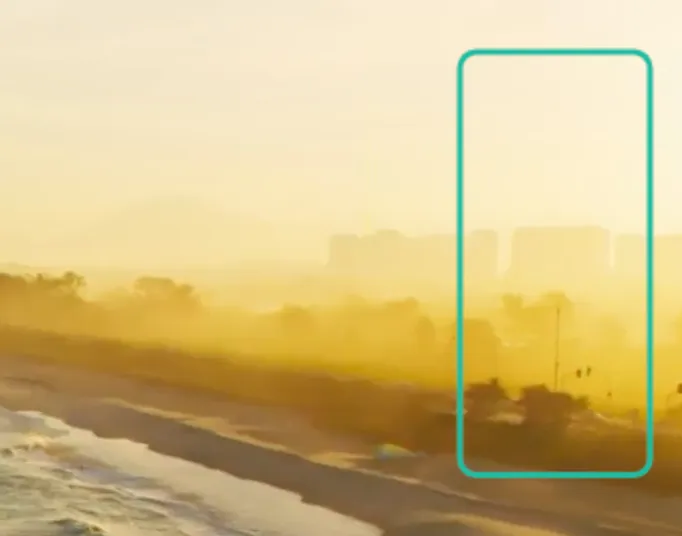

绿色矩形

1 {
2    "tool":"rect",
3    "color":"#1ABCA1",
4    "size":3,
5    "x":0.8932584269662921,
6    "y":0.0449438202247191,
7    "w":0.08895131086142327,
8    "h":0.35122763212650854,
9    "ix":0.8932584269662921,
10    "iy":0.0449438202247191,
11    "radius":8
12 }

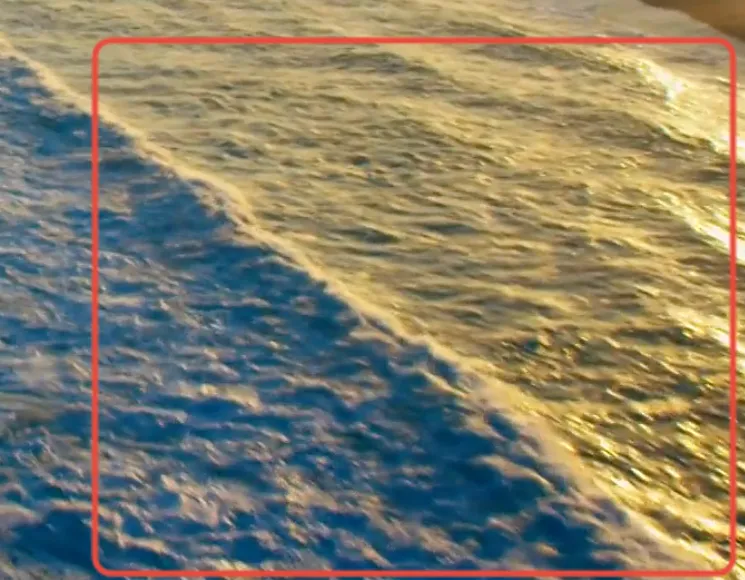

红色矩形

1 {
2    "tool":"rect",
3    "color":"#E74A3C",
4    "size":3,
5    "x":0.6919475655430711,
6    "y":0.5409904286308781,
7    "w":0.29868913857677903,
8    "h":0.4427798585101955,
9    "ix":0.6919475655430711,
10    "iy":0.5409904286308781,
11    "radius":8
12 }

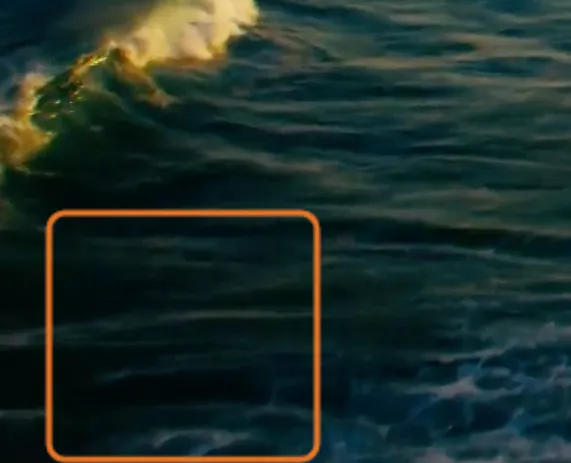

橙色矩形

1 {
2    "tool":"rect",
3    "color":"#E67422",
4    "size":3,
5    "x":0.023408239700374533,
6    "y":0.7873491468997087,
7    "w":0.1254681647940075,
8    "h":0.2047440699126093,
9    "ix":0.023408239700374533,
10    "iy":0.7873491468997087,
11    "radius":8
12 }

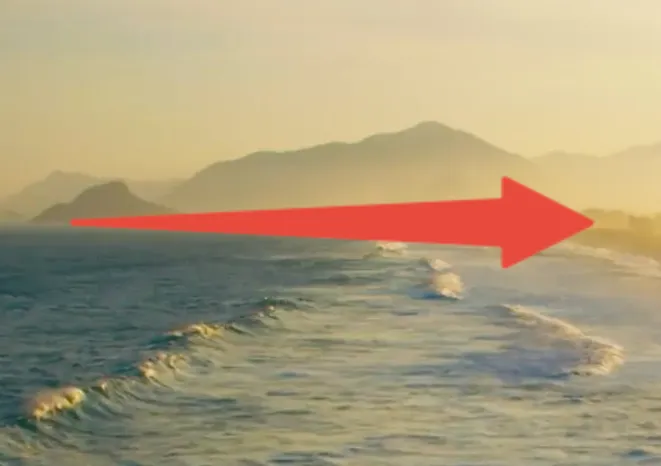

红色箭头

1 {
2    "tool":"arrow",
3    "color":"#E74A3C",
4    "size":3,
5    "x":0.25374531835205993,
6    "y":0.23137744486059092,
7    "w":0.24250936329588013,
8    "h":0
9 }
